通線方法

① 装着工具で装着物(電線・ケーブル・ハーネス等)を挟み込みます。

② チューブの切れ目を(スリット部)を上にして装着工具を、開口部から、チューブの中にしっかり差し込みます。

③スリットチューブの先端部分を手で持ちながら、装着工具を手前にスライドさせます。
スリットチューブ端末を引き抜けば完了です。

仕 様

形状:
チューブ形状

装着工具形状:

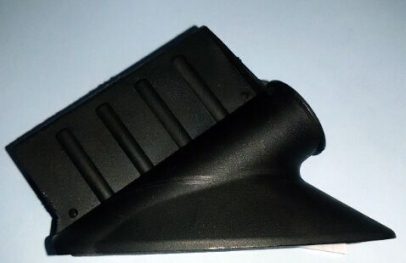

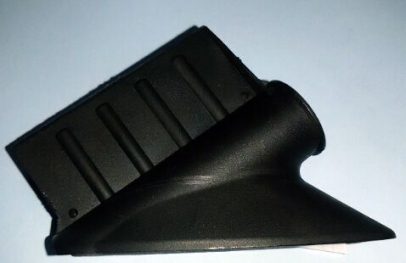

専用工具(ABS製):サイズ 05~25用
簡易工具(PP製):サイズ 08~32用

材質サイズ巻数内径使用最大径ピッチ肉厚専用工具簡易工具
(m)ΦD (mm)Φ (mm)P (mm)t (mm)(ABS製)(PP製)
PE05乳白色(N)
黒(B)
15056100.8OWT-TL-05
08100810100.8OWT-TL-08OWT-TL-08-E
15501516140.9OWT-TL-15OWT-TL-15-E
20402023171.0OWT-TL-20OWT-TL-20-E
25302529201.0OWT-TL-25OWT-TL-25-E
32203239251.3OWT-TL-32-E
PP08半透明(TH)100810100.8OWT-TL-08OWT-TL-08-E
15501516140.8OWT-TL-15OWT-TL-15-E
20402023170.9OWT-TL-20OWT-TL-20-E
25302529201.0OWT-TL-25OWT-TL-25-E
32203239251.3OWT-TL-32-E
6N05白(W)
黒(B)
15056100.8OWT-TL-05
08100810100.8OWT-TL-08OWT-TL-08-E
15501516140.9OWT-TL-15OWT-TL-15-E
20402023171.0OWT-TL-20OWT-TL-20-E
25302529201.0OWT-TL-25OWT-TL-25-E

・型番は OWT―材質―サイズ―色―巻数 にてご指定下さい。(ex. OWT-PP- 08-T- 100)
・簡易工具は専用工具の末尾に E を付けて下さい。(ex. OWT-TL- 08-E)
・材質のPEはポリエチレン、PPはポリプロピレン、6Nは6ナイロンです。
・小箱入りです。
・ご要望により、オリジナル色のチューブも作製致します。ロット・納期・価格等別途ご相談下さい。
(ex. 透明(C)・赤(R)・青(L)・黄(Y)・etc)
・ご要望により、長尺物のチューブも作製致します。ロット・納期・価格等別途ご相談下さい。
(ex. 5φ(1,000m巻)・8φ(500m巻)・15φ(300m巻)・20φ(150m巻)・25φ(100m巻)・etc) 大箱入りです。
・予告なく、仕様・色調等変更することが有ります。予めご了承下さい。
